當前位置:首頁 > 產品中心 > 繼電保護測試儀
參考標準:
1.工作環境條件
環境溫度:-10°C~+45°
相對濕度:不大于90%
大氣壓力:80kPa ~110kPa
2.技術指標
|
項目 |
技術指標 |
|
|
產品型號 |
(6U6I) |
|
|
電流輸出
|
輸出交流電流 |
6×15A或3×30A |
|
準確度 |
±2mA(0.2A~0.5A) ±0.1%±2mA(0.5A~ Imax) |
|
|
失真率與響應時間 |
0.5A~Imax:交流THD% ≤0.2%,過載自動檢測;上升下降時間小于100µs |
|
|
輸出直流電流 |
6×±15A |
|
|
準確度 |
±5mA(0.2A~1A) ±0.5%(1A~15A) |
|
|
帶載能力 |
≥60VA/相 |
|
|
輸出時間 |
3A,連續;5A,90s;10A,20s;15A,10s |
|
|
電壓輸出
|
輸出交流電壓 |
6×130V |
|
準確度 |
±4mV(0.2V~2V) ±0.1%±2mV(2V~Umax) |
|
|
失真率與響應時間 |
0.5V~ Umax:交流THD%≤0.2%,過載自動檢測;上升下降時間小于100µs |
|
|
輸出直流電壓 |
6×±175V |
|
|
準確度 |
±25mV(± 0.5V~5V) ±0.5%(± 5V~ Umax) |
|
|
帶載能力 |
≥30VA/相 |
|
|
輸出時間 |
連續輸出 |
|
|
交流源輸出頻率 |
10-1000Hz,可模擬20次諧波 10~65Hz,誤差≤1mHz;65~450Hz,誤差≤10mHz;450~1000Hz,誤差≤20mHz |
|
|
交流源輸出相位 |
0-360°連續可調;準確度誤差≤±0.2° |
|
|
開關量 |
2DI 2DO |
|
|
時間測量 |
測量范圍1ms~999.99s; 準確度±1ms(0.001~1s),±0.1%(1~999.999s) |
|
|

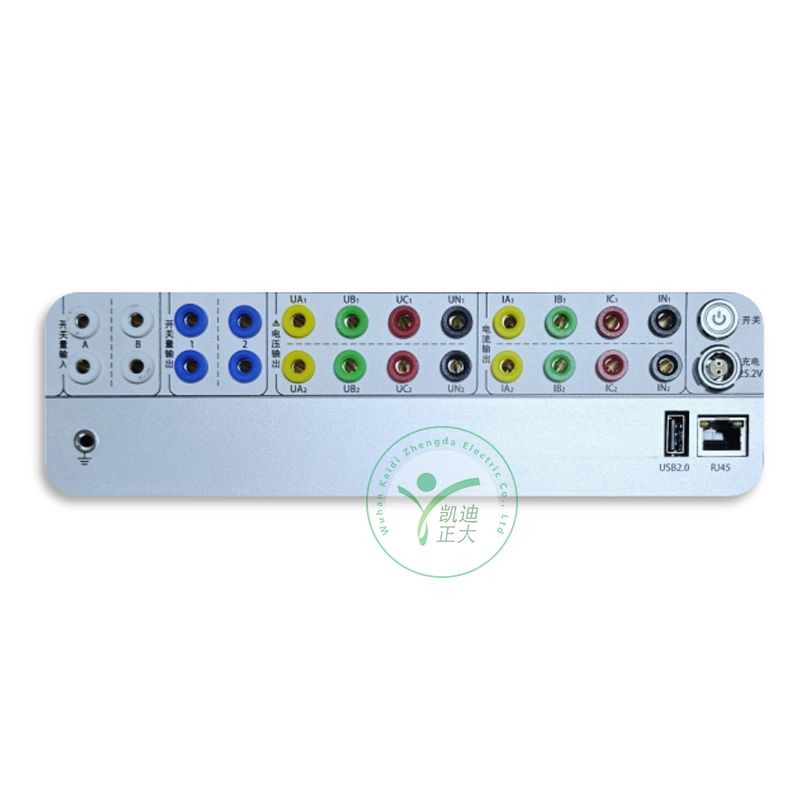

接口 |
1×USB;1×以太網口 |
|
|
工作電源 |
內置可充電鋰電池,19.8AH |
|
|
充電器 |
DC 25.2V 3A |
|
|
外形尺寸(長×寬×深) |
310×240×80(mm) |
|
|
重量(含電池) |
4.6kg |
|
